倉庫氣體監測系統方案
一、為何安裝可燃、有毒有害氣體設備
?；穫}(cāng)庫，是存在各種化學品的場所，可能會存在可燃?xì)怏w或有毒有害氣體泄漏的情況。所以安裝有毒/可燃?xì)怏w報警器是一種有效的安防措施。防爆型化工廠倉庫有害泄漏報警器,可燃?xì)怏w報警裝置安裝位置有什么規定、可以有效的檢測出可燃?xì)怏w的濃度，預防氣體泄漏后可燃?xì)怏w濃度超標？
可燃有害氣體報警器 型號HNAG1000-EX-F可以有效的檢測出可燃有毒性氣體的濃度，預防氣體泄漏后可燃有毒性氣體濃度超標。可燃有害氣體報警器是由氣體報警控制器和氣體探測器兩部分組成，控制器可放置于值班室內，主要對各監測點進行控制，可燃有毒性氣體探測器安裝于氣體最易泄漏的地點，氣體探測器的核心部件為內置的氣體傳感器，可燃?xì)怏w傳感器檢測空氣中可燃?xì)怏w的濃度。氣體探測器將傳感器檢測到的可燃?xì)怏w濃度轉換成電信號，通過線纜傳輸?shù)娇刂破?，可燃有毒性氣體濃度越高，電信號越強，當氣體濃度達到或超過氣體報警控制器設置的報警點時，氣體報警控制器發出報警信號，并可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。
可燃有害氣體報警器是嚴格遵循的國家標準為GBT 50493-2019《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》和GB15322.1-2003《測量范圍為0～100％LEL的點型可燃?xì)怏w探測器》，GB16808-2008《可燃?xì)怏w報警控制器》可燃?xì)怏w泄漏報警控制器外形美觀、顯示界面清晰、操作簡單，產品整機采用模塊化結構設計，便于維護。
防爆型可燃有害氣體報警器防爆認證等級為Exd II CT6,可以固定安裝在有被測氣體泄漏的室內、外危險場所?？扇加泻怏w報警器采用進口傳感器，測量精度高，穩定性好，抗中毒，抗干擾能力強。壁掛式可燃有害氣體報警器可以有效的檢測出可燃?xì)怏w的濃度，預防可燃?xì)怏w泄漏后氣體濃度超標。

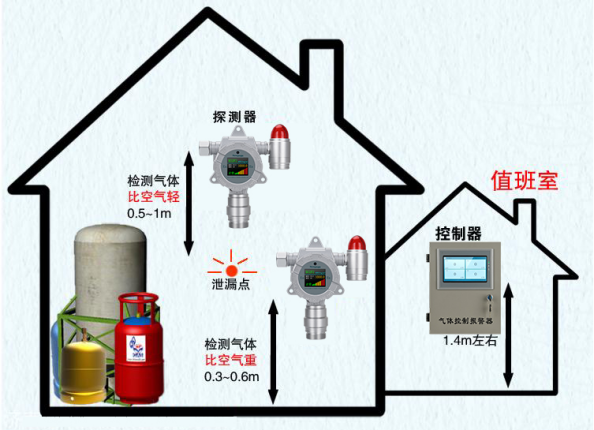

二、安裝示意圖：
倉庫安裝可燃?xì)怏w報警器的數量是多少?首先根據面積確定安裝幾個氣體報警器，一般一個探測器覆蓋面積在 30-50 平方左右， 所以用戶可以根據自己的場所來確定幾個探測器?？刂破魇欠欠辣?，一般安裝在值班室，實時顯示濃度以及報警提醒。我們的報警系統可以
聯動閥門、排風扇、噴淋、以及聲光報警燈。
三、產品介紹：

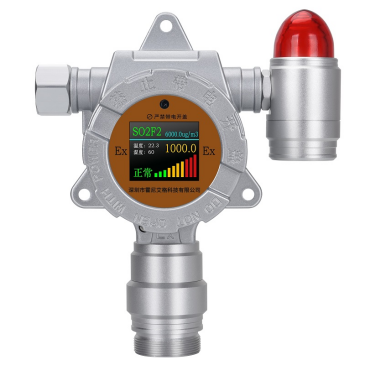

可燃?xì)怏w檢測儀：量程：0-100%LEL
●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。
●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關量輸出，可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳輸(10-50公里或不限距離)?？梢杂芯€或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸?shù)江h(huán)保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。
●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、
●2.5寸高清彩屏(TF)顯示實時濃度、溫度、濕度、
●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準
可燃EX氣體探測儀詳細參數 | |||
工作電壓 | DC5V±1%/DC24±1% | 波特率 | 9600 |
測量氣體 | 可燃EX氣體 | 檢測原理 | 紅外/催化燃燒 |
采樣精度 | ±3%F.S | 響應時間 | <10S |
重復性 | ±1%F.S | 工作濕度 | 0-95%RH |
工作溫度 | -30 ～ 50℃ | 長期漂移 | ≤±1%（F.S/年） |
存儲溫度 | -40 ～ 70℃ | 預熱時間 | 10S |
工作電流 | ≤50mA | 工作氣壓 | 86kpa-106kpa |
安裝方式 | 固定安裝 | 質保期 | 1年 |
輸出接口 | 多種 | 外殼材質 | 鋁合金 |
使用壽命 | 3-5年 |

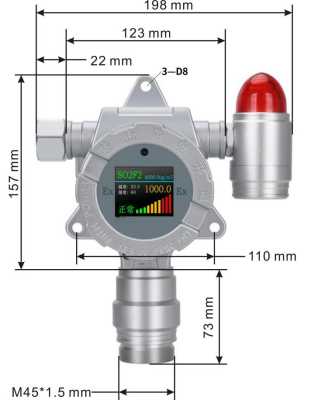

外型尺寸 | 183143107mm(L×W×H）1.5Kg |
測量范圍 | 詳見選型表 | ||
輸出信號 | 標配：RS485，4-20mA | ||
溫度檢測儀，量程：0-100%RH
（1） 原裝進口傳感器，自動溫度補償、零點漂移及滿量程漂移補償.
（2） 防高濃度氣體沖擊的自動保護及傳感器故障自檢功能.
（3） 電路防護設計，大大降低安裝和使用過程中的故障率.
（4） 紅外遙控方式，不開蓋即可對探測器進行調整，安全方便.
（5） 全量程范圍溫度數字自動跟蹤補償，保證測量準確性.溫度補償、多級校準，能同時符合國標和各個地區地方、省級計量局標準
溫濕度 PH 探測儀詳細參數 | |||
工作電壓 | DC5V±1%/DC24±1% | 波特率 | 9600 |
測量氣體 | 溫濕度 PH | 檢測原理 | |
采樣精度 | ±2%F.S | 響應時間 | <10S |
重復性 | ±1%F.S | 工作濕度 | 0-95%RH |
工作溫度 | -30 ～ 50℃ | 長期漂移 | ≤±1%（F.S/年） |
存儲溫度 | -40 ～ 70℃ | 預熱時間 | 10S |
工作電流 | ≤50mA | 工作氣壓 | 86kpa-106kpa |
安裝方式 | 固定安裝 | 質保期 | 1 年 |
輸出接口 | 多種 | 外殼材質 | 鋁合金 |
使用壽命 | 3-5 年 |
外型尺寸 | 183143107mm(L ×W×H）1.5Kg |
測量范圍 | 詳見選型表 | ||
輸出信號 | 標配：RS485，4-20mA | ||

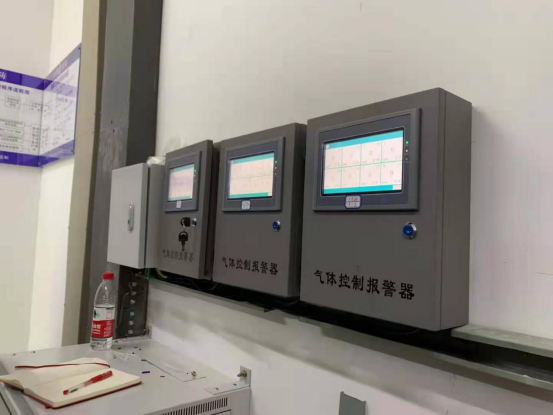

控制主機：
1.密碼登錄，防止不相關人員誤操作；
2，通道自由設置，方便用戶靈活配置；
3，歷史數據查詢、U 盤導出；
4，歷史報警查詢、U 盤導出；
5，歷史數據記錄時間間隔可設置；
6，歷史數據清除、歷史報警清除、恢復出廠設置；
7，4 種報警方式自由設置；
8，時間顯示、設置；
9，密碼修改；
10，同時支持最多 32 路 485 設備＋16 路 4-20mA 設備；
11，被打開通道數據的實時趨勢圖、歷史趨勢圖，方便用戶直觀查看數據趨勢；
12，PLC 自帶 8 路無源干接點輸出，可根據用戶需求配備繼電器擴展模塊等等。
13功耗：小于 7W
14測量單位：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa 等等
15安裝方式：壁掛式
16報警設定：4 種方式自由設定
17接收信號：4-20MA、RS485（標準 Modbus 協議）
18報警方式：蜂鳴器報警及報警信息實時顯示
19存儲：可存儲 2000 條報警記錄；可存儲 10 萬條歷史數據；報警記錄及歷史數據均可用 U 盤導出
20輸出觸點：PLC 自帶 8 個常開觸點，觸點容量 24VDC/10A 或 AC220V/1A，繼電器擴展模塊，觸點容量 30V/3A 或 250V/3A。
21輸出觸點可交互配置
22溫度：0~55℃,濕度:10~90%RH

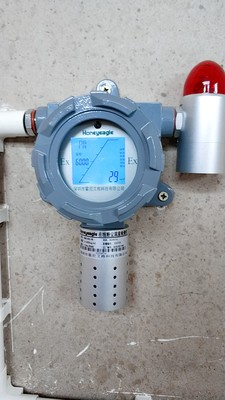

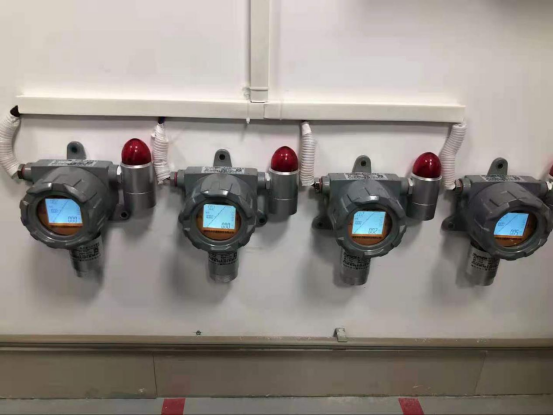

四、安裝案列：
深圳市霍尼艾格科技有限公司專注于氣體檢測報警器，易燃、易爆、有毒有害氣體檢測報警設備、環境監測分析儀器和水質分析儀及提供完整的工業安全和環境監測系統系統解決方案的專業制造商，是集研發、設計、生產制造、銷售和服務于一體的國家高新技術公司，公司致力于成為國內最專業的現場檢測儀器及系統解決方案供應商。
